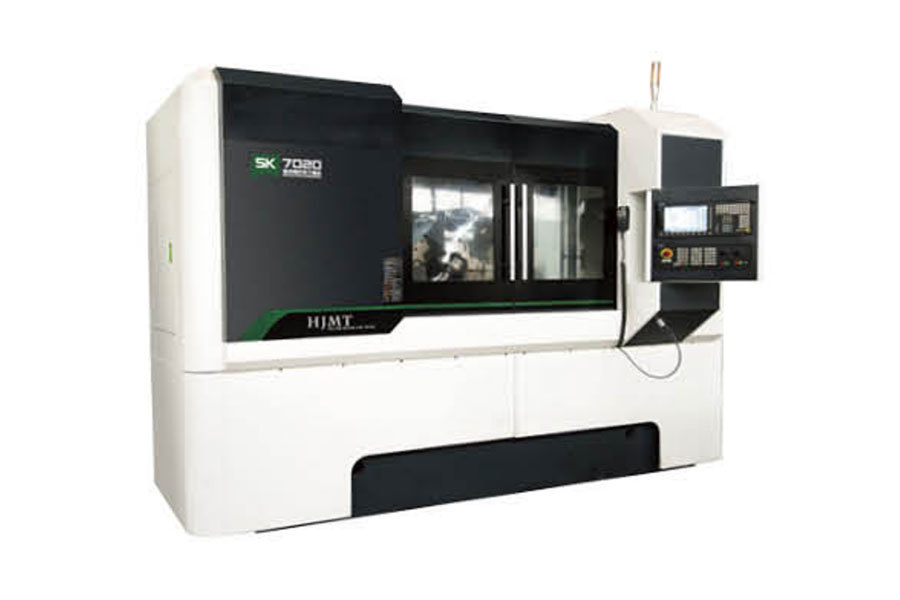

SK 7020 智能数控螺杆转子磨床

• 主要用途

主要用于空压机、冷冻机、工业泵等行业磨削精密螺杆转子,也可磨削其它各种异型复杂型面的螺纹类零件。

• 数控系统配置

• 数控系统采用SIEMENS 828D高档数控系统实现五轴三联动。

• 控制轴数

　　C轴：头架主轴回转运动全闭环控制

　　Z轴：工作台纵向运动全闭环控制

　　X轴：砂轮架横进给运动全闭环控制

　　W轴：砂轮移动全闭环控制

　　A轴：砂轮轴导程角调整运动

　　其中C、Z两轴联动，实现螺纹运动；配置电子手轮，可对机床各数控轴的运动进行手动控制。

• 工作精度

• 测量方法

　　　螺杆导程精度按螺纹检测方法验收，螺杆齿形精度按螺杆端面形状检测或检测螺杆曲面坐标，比较螺杆空间曲面坐标与理论坐标在曲面法线方向上的误差值。

• 精度

　　　螺杆导程精度：在300mm上，0.009mm

　　　螺杆齿形精度：0.02mm

• 技术特点

　• 全数字化自动控制

　• 具备工艺参数智能优化、机床参数自整定、主轴振动自动避让、基于二维码的故障维修，Z、C轴同步动态误差补偿、进给轴全生命周期机床负荷图、机床装配质量和一致性检测分析等智能化功能。

　• 双工位高速CBN砂轮磨削；大功率同步内装电机直驱；

　• 工件自动夹持；

　• 液态自动涨紧芯轴；高精密静压导轨；

　• 全封闭防护系统；

　• 油雾处理及自动灭火系统；

　• 选配功能：自动对刀系统，自动在线测量系统。

• 主要规格参数

　• 最大安装直径：Φ200mm

　• 顶间距：750mm

　• 中心高：210mm

　• 磨削螺纹直径：Φ30-Φ200mm

　• 可磨螺纹的头数：1-99

　• 最大的螺旋升角：±55°

　• 头架主轴转速(C轴)：0.5~50r/min

　• 系统分辨率X、Z：0.0001mm

　• C轴：0.0001*

　• 定位精度

　　X轴定位精度：0.005mm

　　Z轴定位精度：0.006mm

　• 重复定位精度

　　X轴重复定位精度：0.003mm

　　Z轴重复定位精度：0.003mm

　　C轴定位精度：10

　　C轴重复定位精度：6

　• 工作台最大纵向行程：500mm

　• 工作台最大移动速度：3000mm/min

　• CBN砂轮直径：Φ220~Φ300mm

　• 宽度：40、50mm

　• 砂轮转速：6000~9000rpm

　• 最大工件重量：50kg
