主要用于磨削圆柱形外螺纹工件
磨削圆柱形外螺纹工件的螺旋线误差
• 在螺纹一转内：0.0025mm
• 在25mm长度上：0.0035
• 在100mm长度上：0.0045mm
• 在螺纹全长上：0.005mm
• 表面粗糙度：Ra0.2μm
磨削千分尺螺纹螺距精度
• 相邻螺距误差：0.002mm
• 中径圆度：0.002mm
• 中径圆柱度：0.003mm
• 螺纹表面粗糙度：Ra0.2μm
• 齿形截面半角精度：30°±10'

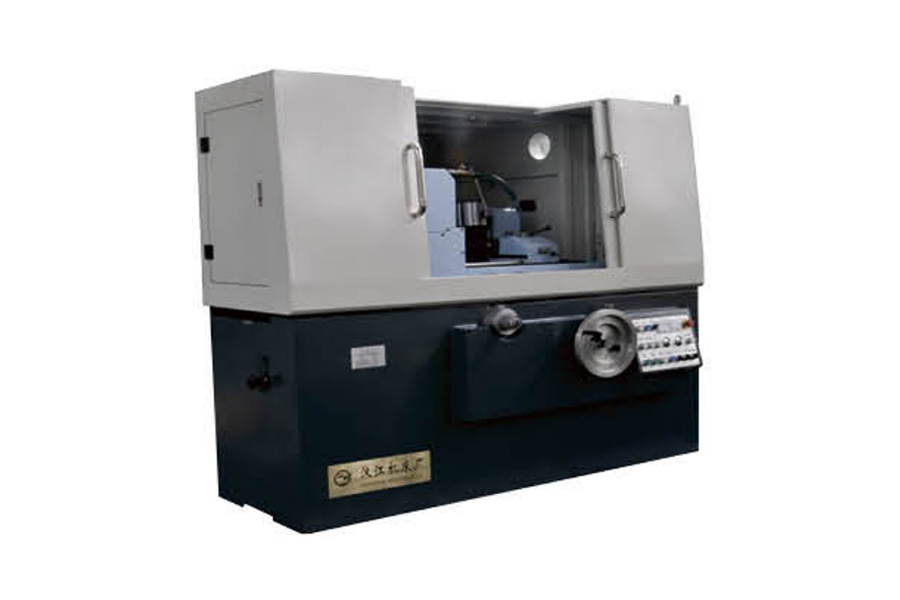

本机床适用于机器制造厂的工具车间，主要用于磨削圆柱形外螺纹工件，也可用于磨削圆柱形工件上的环形槽；
铸铁床身上装有机床的主要部件，床身的前面装着主要的操纵机构。工作台是沿着前床身滚动和滑动的混合导轨(即V导轨为滑动，平导轨为滚动)作纵向运动，砂轮架是沿着后床身滚动导轨作横向运动。其运动平稳精确轻便灵活。砂轮架上装置着砂轮主轴。砂轮主轴采用高精度的滚动轴承结构形式。主轴转速的调节方式为无级变频调速；砂轮架上还装置着自动砂轮修整器，可实现砂轮修整器的自动进给运动。修整器所修正的砂轮可磨削各种三角螺纹和梯形螺纹；
头架主轴是不转的，工件依靠拨盘带动，它的传动可以依靠交流变频电机无级的调整，调整范围很大，可达5-200转/分；
磨削螺纹的螺距用交换齿轮来调整，可以用校正尺在很小的范围内，加大或减少已调整好的螺距，从而校正加工工件螺距的累积误差和相邻误差。校正尺是装在工作台的内部。
• 最大安装直径：Φ200mm
• 最大顶尖距：250mm
• 最大可磨直径：120mm
• 最小可磨直径：1mm
• 最大螺纹可磨长度：200mm
• 可磨螺纹的螺距
• 公制螺纹：0.2-0.6mm
• 英制螺纹：102-4牙/英寸
• 工作转速
工作时(无级)：5-50r/min
快速时：200r/min
• 砂轮线速度(无级)：45-60m/s
• 砂轮尺寸
外径：400-300x203mm
内径：400-300x203mm
宽度：10mm
• 工件最大重量：25kg
