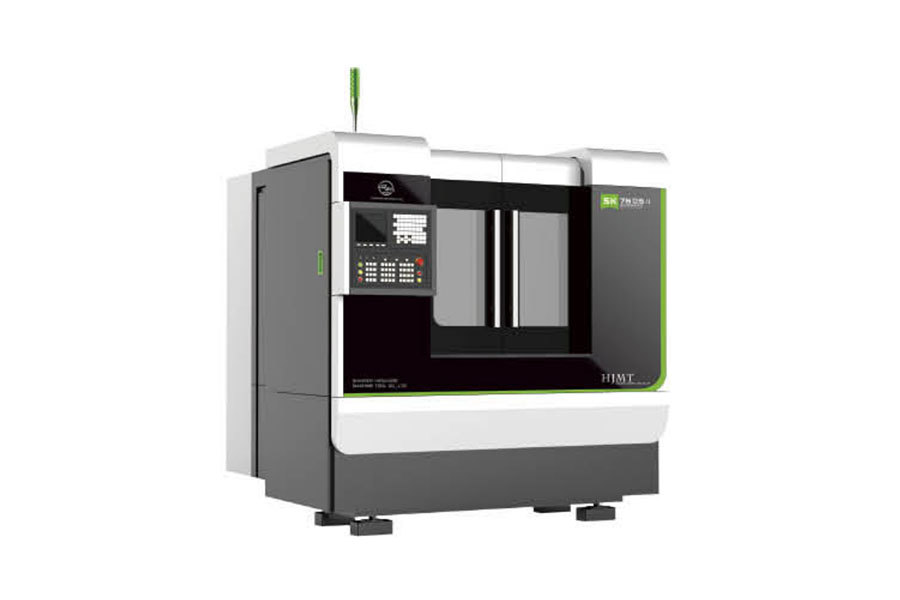

SK7605/1 数控内螺纹磨床

• 主要用途

主要用于批量精密磨削各种圆柱形螺母的双圆弧螺纹滚道。

• 数控系统配置

采用SIEMENS 828D数控系统，实现三轴二联动。

　　• 数控轴

　　Z轴：工作台纵向运动　　　配置光栅尺　　全闭环控制

　　X轴：砂轮架横向运动　　　配置光栅尺　　全闭环控制

　　C轴：头架主轴回转运动　　配置圆光栅　　全闭环控制

• 工作精度

• 基本导程极限偏差：0.005mm

• 在50mm长度上导程累积公差：0.009mm

• 螺纹表面粗糙度：Ra0.4μm

• 技术特点

• 配置高速电主轴，无级调速；

• 配置金刚滚轮修整器实现砂轮自动成型修整；

• 配置工件自动(或手动)夹持装置(用户可选)，满足各种装夹要求；

• 采用全封闭罩壳，配置离心式高效油雾处理器。

• 主要规格参数

• 配置高速电主轴，无级调速；

• 配置金刚滚轮修整器实现砂轮自动成型修整；

• 配置工件自动(或手动)夹持装置(用户可选)，满足各种装夹要求；

• 采用全封闭罩壳，配置离心式高效油雾处理器。
