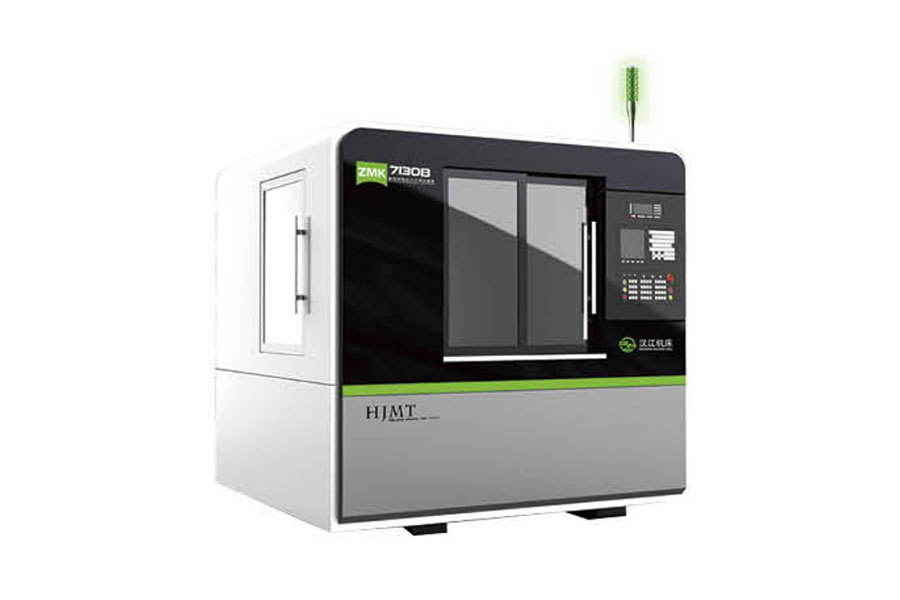

本机床采用顶尖端面夹持工件，平面砂轮端面对刀片周边进行磨削加工
本机床为五轴数控工具磨床，主要用于硬质合金、陶瓷材料可转位刀片精密加工。机床配置自动上下料装置，一次装夹即可实现刀片周边轮廓、倒角、倒圆、双面倒棱的加工，也可用于非标刀片的周边曲线加工，适用于批量生产。
机床主要用于磨削三角形、四方形、正方形、长菱形、多边形及圆形等符合国家标准的可转位刀片。用于非标刀片加工时，需要配备特殊夹具。
本机床采用顶尖端面夹持工件，平面砂轮端面对刀片周边进行磨削加工。工件周边曲线由系统控制工件旋转、转台旋转和磨头进给四轴联动插补实现。
机床机械配置
• 直线运动轴(X、Y)：砂轮横向进给和纵向进给运动均运动由直线电机和滚柱导轨驱动，并配置光栅尺实现全闭环控制；
• 回转轴：工件主轴(B轴)和转台旋转(C轴)采用力矩电机直联实现精密回转传动，配置圆光栅实现全闭环控制；
• 配有工件自动定位机构，采用气缸驱动；
• 配有两套长度计，用于检测工件外形及厚度尺寸精度；
• 采用多关节机械手完成上下料；配有砂轮在线清洗装置。
机床电气配置
• 数控系统：FAGE8070
• 数控轴数
X轴：砂轮架的横向进给运动 配绝对值光栅尺 全闭环控制；
Y轴：砂轮架的纵向进给运动 配绝对值光栅尺 全闭环控制；
B轴：工件主轴回转运动 配绝对值光栅尺 全闭环控制；
C轴：回转工作台回转运动 配绝对值光栅尺 全闭环控制；
W轴：砂轮在线清洗进给运动 伺服控制。
• 磨削刀片试件达到的精度
• 工件尺寸精度：±0.01mm
• 轮廓误差：0.01mm
• 切削角度误差：±10
• 表面粗糙度：Ra0.4μm
