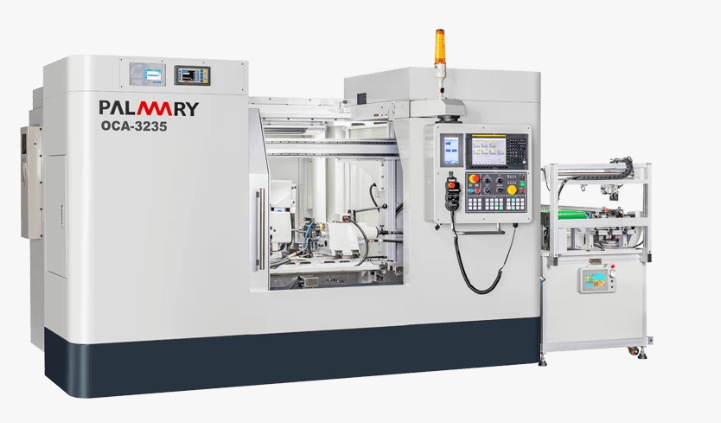

大光长荣设计制造的CNC斜进式外圆磨床重型系列，设计重点着
重在高效率、高精度与简易操控性。此系列的机器机构完全依据
人体工学原理设计，保证操作得心应手。稳重的机械结构体，特
殊砂轮主轴设计，搭配先进CNC控制器，使外圆研磨更简易也更精准。
产品特色：
独立油压与润滑系统，采用静压式滑轨，并搭载高精度滚珠螺杆，实现高精密
的定位精度。
砂轮主轴采用液体静压轴承，完全无金属与金属之接触摩擦，此特殊静压轴承
设计，也提升了主轴刚性与绝佳的抗震性能。
X軸与Z軸关联同动搭配，应用砂轮成形修整，对应多段差工件研磨。
工作主轴头结构稳重，并采用精密轴承，支撑稳固。无论是外径研磨或端面研
磨等，精度优异。
产品规格：
机型 | OCA-3235 | OCA-3265 | OCA-3295 |
能力 |
工作台最大旋径 | Ø320 mm |
两顶心间最大距离 | 350 mm | 650 mm | 950 mm |
最大研磨直径 | Ø300 mm |
两顶心最大承受重量 | 150 kgs |
砂轮 |
外径 x 宽 x 内径 | Ø610 x 150 x Ø 203.2 mm |
周速度 | 45 M/s |
砂轮轴座 |
快速移动 | 10 m/min |
最大移动行程 | 360 mm |
最小设定值 | 0.001 (0.0001) mm |
工作台 |
快移速度 | 10 m/min |
最大移动行程 | 750 mm | 1200 mm | 1200 mm |
最小设定值 | 0.001 (0.0001) mm |
旋转角度 | -1° ~ 10° | -1° ~ 8° | -1° ~ 6° |
工作主轴头 |
旋转角度 | 0° ~ +90° |
顶针斜度 | M.T. No. 4 |
主轴转速 | 0~300 r.p.m. |
工作主轴负荷(含夹具) | 35 kgs |
尾座 |
顶针斜度 | M.T. No. 4 |
尾座轴移动距离 | 25 mm |
微调范围 | ±0.03 mm |
马达 |
砂轮轴 | 7.5 HP x 6P |
工作主轴 | 0.37 kW (4P) |
砂轮轴座进给 | 0.37 kW (4P) |
工作台进给 | 1.8 kW (AC Servo Motor) |
静压油压泵浦 | 0.37 kW (4P) |
砂轮轴润滑泵浦 | 0.18 kW (4P) |
研削液泵浦 | 0.37 kW (2P) |
螺杆润滑式样 | 自动注油 |
容器容量 |
砂轮轴润滑油箱 | 31 L |
润滑油箱 | 31 L |
油压油箱(选配) | 31 L |
螺杆润滑油箱 | 0.7 L |
水箱 | 230 L |
机械重量 |
净重 | 5600 kgs | 6800 kgs | 8000 kgs |
|
