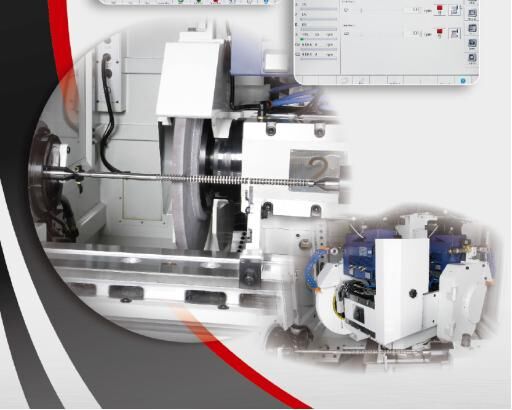

OCD-3295M3/M2数控外内圆磨床（转台式）特点:
1. CNC外圆万能转头磨床，适用于中型尺寸工件。
2. 两顶心间距 950 mm，工件台旋径 320 mm。
3. 两顶心最大承受重量 150 公斤。
4. 砂轮头自动旋转 (B轴)，最小设定旋转角度 0.0003°。
5. 机台最多可装载3颗砂轮。
6. 全罩式板金。
7. 工件可作内外径，端面一次夹持研磨，以节省时间及达到高精度研磨。
8. 砂轮头B轴直zm接驱动，可快速定位及达到高精度研磨需求。
9. 砂轮头旋转重复定位精度可达 <1\" (1秒 - 角度单位)。
OCD-M2/M3 |
|
|
|
|
|
|
|
|
|
|
型 号 |
|
|
| OCD-3235M |
|
| OCD-3265M |
|
| OCD-3295M |
工作台最大旋径 |
|
|
| 最大 ∅320 mm |
两顶心间最大距离 |
|
|
| 350 mm |
|
| 650 mm |
|
| 950mm |
最大研磨直径 |
|
|
| 最大 ∅300 mm |
两顶心最大承受重量 |
|
|
| 150 kg |
|
|
|
|
|
|
|
|
|
|
|
外圆砂轮(直式) |
| 外径x宽x内径 |
| ∅510x50x∅203.2 mm |
|
| 周速度 |
| 2000 m/min.(33 m/s) |
|
| 转速 |
| 1248 r.p.m. |
|
|
|
|
|
|
|
|
|
|
|
外圆砂轮(斜式) |
| 外径 x宽x内径 |
| ∅510x75 x∅203.2 mm |
|
| 周速度 |
| 2000 m/min.(33 m/s) |
|
| 转速 |
| 1248 r.p.m. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
内磨砂轮主轴 |
| 砂轮回数转 |
| 14000-30000r.p.m. |
|
| 砂轮直径 |
| ∅43-∅60 mm |
|
| 砂轮最大线速度 |
| 2700 m/min. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B轴砂轮旋转轴座 |
| 角度回转范圉 |
| －40°～+220° |
|
| 重复精度 |
| <1”(1 秒-角度单位) |
|
| 旋转时间 0°~180° |
| <3s |
|
| 最小设定角度 |
| 0.0003° |
|
|
|
|
|
|
|
|
|
|
|
X轴砂轮轴座 |
| 快速移助 |
| 6 m/min. |
|
| 最小设定值 |
| 0.001(选配 0.0001)mm |
|
|
|
|
|
|
|
|
|
|
|
Z轴工作台 |
| 快速移动 |
| 6 m/min. |
|
| 最小设定值 |
| 0.001(选配 0.0001)mm |
|
| 旋转角度 |
| 0°~ 8.5° |
|
|
|
|
|
|
|
|
|
|
|
工作主轴头 |
| 顶针斜度 |
| MT. 4 |
|
| 主轴转速 |
| 10-300 r.p.m. |
|
| 旋转角度 |
| -30°~ +90° |
|
|
|
|
|
|
|
|
|
|
|
尾座 |
| 顶针斜度 |
| MT. 4 |
|
| 尾座轴移动距离 |
| 35 mm |
|
|
|
|
|
|
|
|
|
|
|
控制器 |
| 品牌 |
| FANUC |
|
|
|
|
|
|
|
|
|
|
|
马达 |
| 砂轮主轴 |
| 5.5 kW 4P (7.5 hp) |
|
| 内磨主轴(内藏式) |
| 15 |
|
| 砂轮旋转轴座-B轴(伺服马达) |
| 0.75 kW(1.0 hp) Tc: 2.0 Nm |
|
| 砂轮轴座进给-X轴(伺服马达) |
| 1.6 kW (2.1 hp) Tc: 8.0 Nm |
|
| 工作台进给-Z轴(伺服马达) |
| 1.6 kw (2.1 hp) Tc: 8.0 Nm |
|
| 工作主轴(伺服马逵) |
| 1.6 kW (2.1 hp) Tc: 8.0 Nm |
|
| 油压泵浦 |
| 0.75 kW 4P (1.0 hp) |
|
| 润滑系统 |
| 0.18 kW 4P (0.24 hp) |
|
|
|
|
|
|
|
|
|
|
|
容量 |
| 冷却水箱 |
| 60 L |
|
| 油压油箱 |
| 42 L |
|
| 内藏主轴冷却油箱 |
| 15 L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电源供应 |
| 电源容量 |
| 34.2 KVA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
机械重量 |
| 长x宽x高 |
| 3100x3995x2227 mm |
|
| 3700x3995x2227 mm |
|
| 4300 x3995 x2227 mm |
|
| 净重 |
| 8500 kg (预估) |
|
| 10000 kg(预估) |
|
| 12000 kg(预估) |
|
|
|
|
|
|
|
|
|
|
|
